(Q42F)Y型三通球閥產品說明

產品型號：Q42H，Q42F
公稱通徑：DN50～DN300
公稱壓力：1.6Mpa～6.4Mpa
適用溫度：-29～180oC～550oC
閥體材質：鑄鋼、不銹鋼
適用介質：水、油、氣體、液體、鋼珠、膠球
結構形式：球形
連接方式：法蘭
驅動方式：手動、電動、氣動
制造標準：國標GB、德國DIN、美國API、ANSI

Q42H，Q42F Y型三通球閥 (120度角,135度角)三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染?？膳潆妱訄?zhí)行器、氣動執行器實現自動化控制。

(Q42F)Y型三通球閥閥體

公稱通徑：DN50-DN250
閥體材質：WCB、304、316
連接方式：法蘭式
壓力等級：PN1.6-4.0MPa
結構形式：Y型120度、Y型135度

(Q42F)Y型三通球閥閥內組件

閥座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬質合金：表面噴焊、氮化鎢
閥芯材質：304、316、316；硬密封球芯表面采用噴焊、氮化鎢
閥桿材質：304
適用介質：粉體、水液、氣體等

(Q42F)Y型三通球閥性能

1、流道形成120度切換，流道平坦、阻力小、流通能力強
2、介質無滯留
3、軟密封最高溫度250度
4、硬密封最高425度
5、泄漏量：零泄漏
6、回差：±2.5%

(Q42F)Y型三通球閥設計制造標準

設計制造：GB/T12238-2008
連接標準：JB/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008

(Q42F)Y型三通球閥氣動執行器

雙作用：通氣開、通氣關，氣源故障保持當前位置
單作用氣開式：通氣開、斷氣關，氣源故障關閉
單作用氣關式：通氣關、斷氣開，氣源故障打開
可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆

(Q42F)Y型三通球閥電動執行器

開關型：反饋信號：無源觸點信號\4-20mA\電阻信號
調節型：輸入信號4-20mA\0-10V\1-5V；反饋信號：4-20mA\0-10V\1-5V
電壓： AC220V\380V\110V\24V、DC12V\24V等；特殊電壓可定制
防爆等級：可選防爆型EXdIIBT4

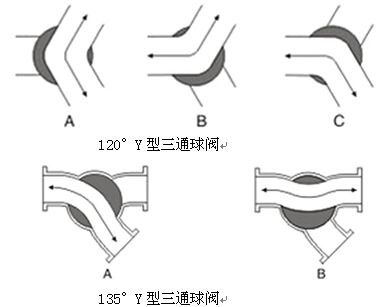

(Q42F)Y型三通球閥流向圖

Y型三通球閥(圖1)

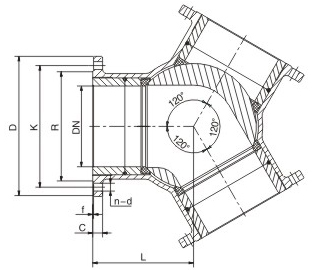

120度Y型三通球閥結構圖

120度Y型三通球閥主要外形尺寸

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

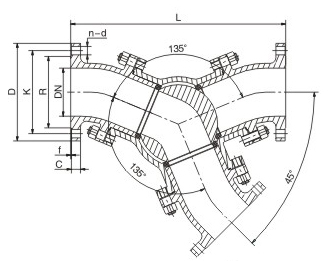

135度Y型三通球閥結構圖

135度Y型三通球閥主要外形尺寸

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25
