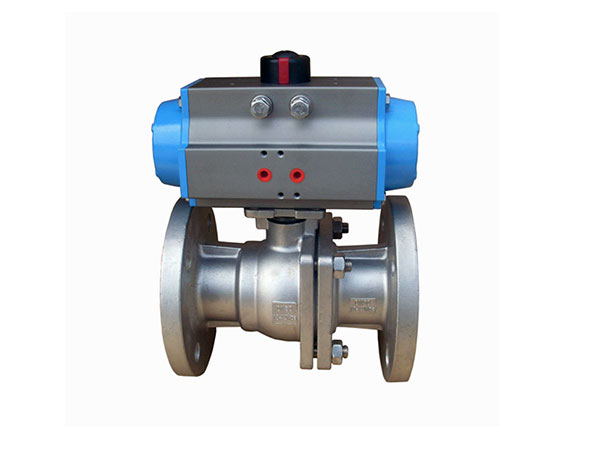

1.4408氣動德標球閥DN40
產品簡介
1.4408氣動德標球閥是縮徑球閥，其流體阻力也相對小些；止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活；閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大；不銹鋼316閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大；1.4408氣動德標球閥還設有防火結構，其下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
| 設計與制造： | DIN3357 |
| 法蘭尺寸： | DIN2543 |
| 結構長度： | DIN3202 |
| 檢驗主試驗： | API 598 |
| 公稱通徑mm | DN15-DN250 | |||
| 材料代號 | C | P | R | |
| 主要零件 | 閥 體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球 體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | |||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||
| 適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28℃ - 300℃ | |||

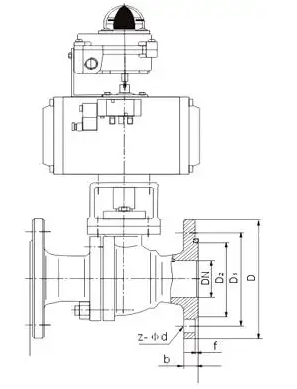

| Size | PN | d | L | R | C | D | T | ISO 5211 |
| DN15 | 10-40 | 15 | 115 | 45 | 65 | 95 | 14 | F04 |
| DN20 | 10-40 | 20 | 120 | 58 | 75 | 105 | 16 | F04 |
| DN25 | 10-40 | 25 | 125 | 68 | 85 | 115 | 16 | F04 |
| DN32 | 10-40 | 32 | 130 | 78 | 100 | 140 | 16 | F05 |
| DN40 | 10-40 | 38 | 140 | 88 | 110 | 150 | 16 | F07 |
| DN50 | 10-40 | 50 | 150 | 102 | 125 | 165 | 18 | F07 |
| DN65 | 10-16 | 65 | 170 | 122 | 145 | 185 | 18 | F07 |
| DN80 | 10-16 | 78 | 180 | 138 | 160 | 200 | 20 | F10 |
| DN100 | 10-16 | 100 | 190 | 158 | 180 | 220 | 20 | F10 |
| DN125 | 10-16 | 125 | 325 | 188 | 210 | 250 | 22 | F12 |
| DN150 | 10-16 | 150 | 350 | 212 | 240 | 285 | 22 | F12 |
| DN200 | 10-16 | 200 | 400 | 268 | 295 | 340 | 24 | F12 |
| DN250 | 10-16 | 250 | 450 | 320 | 355 | 405 | 26 | F14 |
