H42W立式止回閥
產品簡介
產品型號：H42W/H
公稱通徑：DN15-DN600
公稱壓力：1.6Mpa-6.4Mpa
適用溫度：-30℃～425℃
適用介質：水、油品、蒸汽
閥體材質：不銹鋼
連接方式：法蘭連接
設計規范 | GB/T 12235；BS 1868 |
結構長度 | GB/T 12221；ASME B16.10 |
法蘭連接 | GB/T 9113；ASME B16.5 |
試驗檢驗 | GB/T 13927；API 598；API 6D |
| 型號 | 公稱壓力 | 試驗壓力P3(MPa) | 適用溫度(℃) | 適用介質 | |
| PN(MPa) | 殼體 | 密封 | |||
| H42W-16C | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
| H42W-16P | ≤200 | 弱腐蝕介質 | |||
| H42W-25P | 2.5 | 3.75 | 2.75 | ||
| H42W-25R | 腐蝕性介質 | ||||
| H42W-40P | 4 | 6 | 4.4 | 弱腐蝕性介質 | |
| H42W-40R | 腐蝕性介質 | ||||
| H42Y-40 | 水、油品 | ||||
| 零件名稱 | 閥體、閥瓣 | 導向閥 | 密封面 |
| H42W-16C | 碳鋼 | 碳鋼 | 碳鋼 |
| H42W-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
| H42W-25P | |||
| H42W-40P | |||
| H42W-25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
| H42W-40R | |||
| H42Y-40 | 碳鋼 | 碳鋼 | 堆焊硬質合金 |

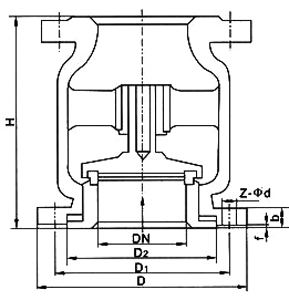

公稱通徑DN | L | D | D1 | D2 | b | f | Z-фd |
25 | 115 | 115 | 85 | 65 | 16 | 2 | 4-ф14 |
32 | 120 | 135 | 100 | 78 | 18 | 3 | 4-ф18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-ф18 |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-ф18 |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-ф18 |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-ф23 |
125 | 250 | 270 | 220 | 168 | 28 | 3 | 8-ф25 |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-ф25 |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-ф25 |
