高靈敏度蒸汽減壓閥產品概述

YG43H/Y型高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。 YG43H/Y型高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了YG43H/Y型高靈敏度蒸汽減壓閥的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。

高靈敏度蒸汽減壓閥主要技術參數

YG43H/Y型高靈敏度蒸汽減壓閥公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
最高進口壓力(Mpa)	1.0	1.6
密封試驗壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.04-0.6	0.04-1.0
流量特性偏差(Mpa)P2G	GB12246-1989
壓力特性偏差(Mpa)△Pp2P	GB12246-1989
最小壓差(Mpa)	0.05	0.07
滲漏量	GB12245-1989
*：殼體試驗不包括膜片、頂蓋

高靈敏度蒸汽減壓閥主要零部件材料

零件名稱	零件選用材料
閥體、閥蓋、底蓋	WCB
閥座、閥瓣	2Cr13
活塞環	對位聚苯
膜片	PH15-7Mo
缸套、活塞	鋁鐵青銅
導閥座、導閥瓣	2Cr13
主閥彈簧	50CrVA
調節彈簧	60Si2Mn
導調主彈簧	50CrVA

高靈敏度蒸汽減壓閥流量系數

DN	Cv
15	1
20	2.5
25	4
32	6.5
40	9
50	16
65	25
80	36

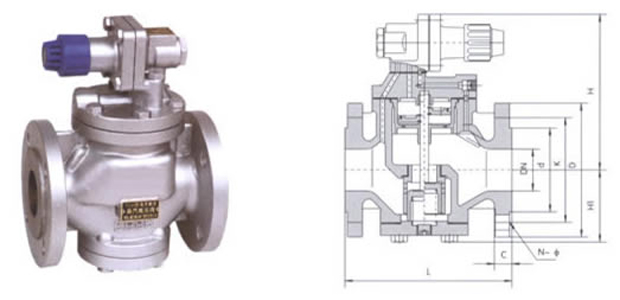

高靈敏度蒸汽減壓閥主要連接尺寸

公稱通徑DN	外形尺寸			連接尺寸
	L	H	H1	PN 1.0MPa					PN 1.6MPa
	L	H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	160	65	95	65	4-14	45	12	95	65	4-14	45	14
20	140	160	65	105	75	4-14	55	14	105	75	4-14	55	14
25	150	168	68	115	85	4-14	65	14	115	85	4-14	65	14
32	180	185	75	135	100	4-18	78	16	135	100	4-18	78	16
40	180	185	78	145	110	4-18	85	16	145	110	4-18	85	16
50	200	193	88	160	125	4-18	100	16	160	125	4-18	100	16
65	230	208	98	180	145	4-18	120	18	180	145	4-18	120	18
80	260	228	117	195	160	4-18	135	18	195	160	8-18	135	20
