衛生級快裝視鏡產品說明

產品名稱：衛生級視鏡

產品型號：HGS07

公稱通徑：DN15～DN150

結構形式：直通

工作壓力：0.6MPa～1.0MPa～1.6MPa

連接方式：法蘭、焊接、卡箍、螺紋

適用溫度：-0oC～+180oC

功能作用：觀察管道中的流體

閥體材質：不銹鋼

制造標準：國標GB、德國DIN、美國API、ANSI

適用介質：水、油品、蒸汽、液體、氣體等

HGS07衛生級視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，衛生級視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

衛生級快裝視鏡結構特點

HGS07衛生級視鏡具有超高的耐腐蝕性，并且加工容易，外表美觀，同時衛生級視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使衛生級視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，衛生級視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種衛生級視鏡。

衛生級快裝視鏡技術參數

殼體材質	鋼化硼硅玻璃、石英玻璃
法蘭、緊固件	不銹鋼304	不銹鋼316
工作溫度（℃）	0℃~180℃	0℃~180℃
公稱壓力（MPa）	＜0.6	0.6 MPa ~1.6MPa
密封件材質	丁腈橡膠、聚四氟乙烯
連接形式	螺紋連接、法蘭連接、快裝、焊接
允許急變溫度（℃）	＜60

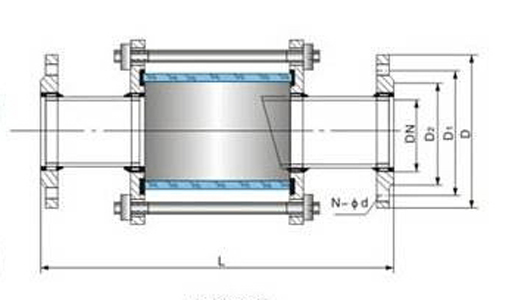

衛生級快裝視鏡主要外形尺寸

G	DN	L	D	D1	D2	N-φd
1/2	DN15	250	95	65	46	4-φ14
3/4	DN20	250	105	75	55	4-φ14
1	DN25	250	115	85	65	4-φ14
1 1/4	DN32	250	135	100	78	4-φ18
1 1/2	DN40	250	145	110	85	4-φ18
2	DN50	250	160	125	100	4-φ18
2 1/2	DN65	250	180	145	120	4-φ18
3	DN80	250	195	160	135	4-φ18
4	DN100	250	215	180	155	8-φ18
5	DN125	250	245	210	185	8-φ18
6	DN150	250	280	240	210	8-φ23
