VQ47F V型球閥
產品簡介
News Center
新聞中心 V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

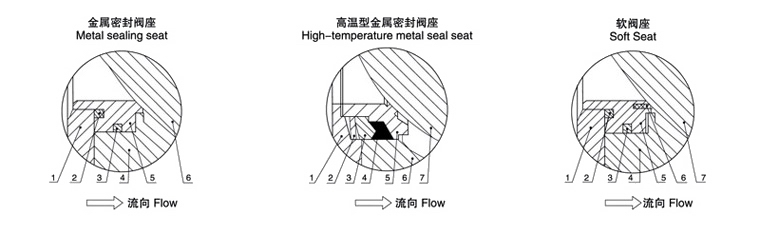

| 金屬密封閥座 | 高溫型金屬密封閥座 | 軟閥座 | ||||||
| 序號 | 名稱 | 溫度范圍℃ | 序號 | 名稱 | 溫度范圍℃ | 序號 | 名稱 | 溫度范圍℃ |
| 1 | 密封閥蓋 | -20～160℃ -20～230℃ | 1 | 密封閥蓋 | -20～425℃ | 1 | 密封閥蓋 | -20～160℃ |
| 2 | 彈簧 | 2 | 碟簧 | 2 | 彈簧 | |||
| 3 | O形圈 | 3 | 壓圈 | 3 | O形圈 | |||
| 4 | 閥體 | 4 | 石墨環 | 4 | 閥體 | |||
| 5 | 密封座 | 5 | 閥座 | 5 | 密封座 | |||
| 6 | 閥芯 | 6 | 閥體 | 6 | 密封圈(PTFE) | |||
| 7 | 閥芯 | 7 | 閥芯 | |||||

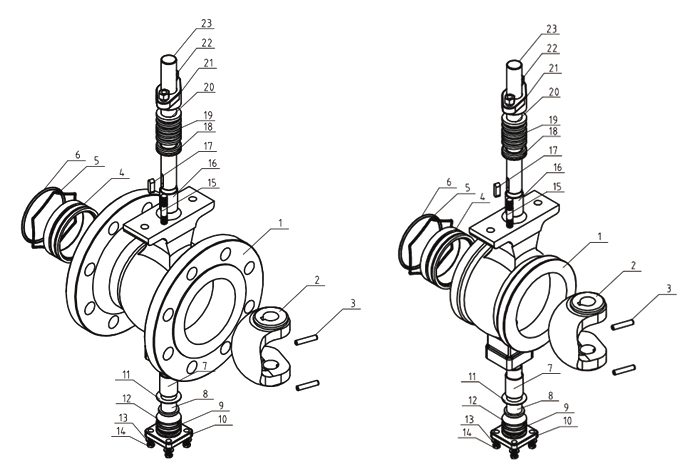

| 序號 | 名稱 | 數量(件) | 材料 | ||
| 1 | 閥體 | 1 | WCB | CF8 | CF8M |
| 2 | 閥芯 | 1 | CF8表面鍍硬鉻 | CF8表面鍍硬鉻 | CF8M表面鍍硬鉻 |
| 3 | 圓柱銷 | 2 | 304 | 304 | 316 |
| 4 | 閥座 | 1 | 304堆焊硬質合金 | 304堆焊硬質合金 | 316 |
| 5 | 彈簧 | 1 | 316 | 316 | 316 |
| 6 | 0型圈 | 1 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
| 7 | 自潤滑軸承 | 304+PTFE | 304+PTFE | 316+PTFE | |
| 8 | 下閥桿 | 1 | 20Cr13 | 304 | 316 |
| 9 | O型圈 | 1 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
| 10 | 后壓蓋 | 1 | WCB | CF8 | CF8M |
| 11 | 環墊 | 1 | PTFE | PTFE | PTFE |
| 12 | 調節墊片 | 1 | PTFE | PTFE | PTFE |
| 13 | 平墊片 | 4 | Q235 | 304 | 304 |
| 14 | 螺栓 | 4 | 25 | 304 | 304 |
| 15 | 雙頭螺柱 | 2 | 25 | 304 | 304 |
| 16 | 自潤滑軸承 | 1 | 304+PTFE | 304+PTFE | 316+PTFE |
| 17 | 平鍵 | 1 | 20Cr13 | 304 | 316 |
| 18 | 下填料 | 1 | PTFE | PTFE | PTFE |
| 19 | 中填料 | 1組 | PTFE | PTFE | PTFE |
| 20 | 上填料 | 1 | PTFE | PTFE | PTFE |
| 21 | 填料壓蓋 | 1 | WCB | CF8 | CF8M |
| 22 | 螺母 | 2 | 35 | 304 | 304 |
| 23 | 上閥桿 | 1 | 20Cr13 | 304 | 316 |

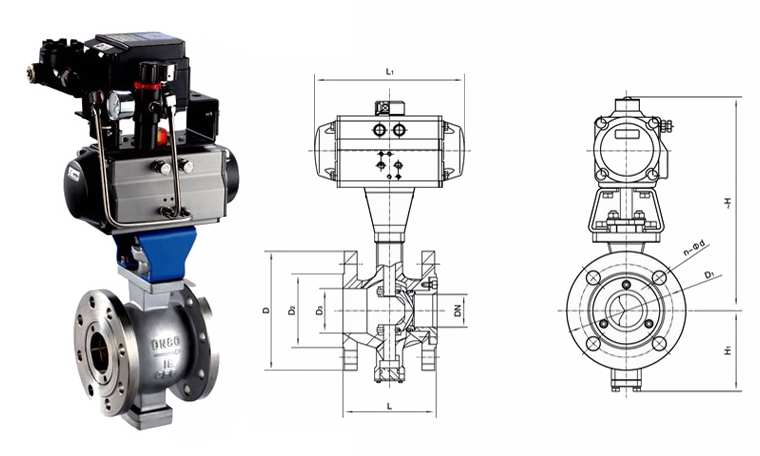

DN | 外形/連接尺寸 | ||||||||
| L | H1 | D | D1 | D2 | D3 | C | f | n-Φd | |
| 25 | 102 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 |
| 32 | 105 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 |
| 40 | 114 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 |
| 50 | 124 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 |
| 65 | 145 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 |
| 80 | 165 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 |
| 100 | 194 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 |
| 125 | 213 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 |
| 150 | 229 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 |
| 200 | 243 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 |
| 250 | 297 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 |
| 300 | 334 | 287 | 460 | 410 | 370 | 310 | 28 | 4 | 12-Φ26 |
| 350 | 414 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 |
| 400 | 490 | 390 | 580 | 525 | 480 | 410 | 32 | 4 | 16-Φ30 |
| 500 | 600 | 510 | 715 | 650 | 609 | 510 | 36 | 4 | 16-Φ33 |
| DN | 外形/連接尺寸 | ||||||||
| L | H1 | D | D1 | D2 | D3 | C | f | n-Φd | |
| 25 | 102 | 87 | 108 | 79.5 | 51 | 38 | 12 | 1.6 | 4-Φ16 |
| 32 | 105 | 87 | 117 | 88.9 | 64 | 42 | 13 | 1.6 | 4-Φ16 |
| 40 | 114 | 87 | 127 | 98.4 | 73 | 50 | 14.5 | 1.6 | 4-Φ16 |
| 50 | 124 | 97 | 152 | 120.6 | 92 | 60 | 15.8 | 1.6 | 4-Φ19 |
| 65 | 145 | 112 | 178 | 139.7 | 105 | 75 | 17.6 | 1.6 | 4-Φ19 |
| 80 | 165 | 112 | 190 | 152.4 | 127 | 94 | 19.1 | 1.6 | 4-Φ19 |
| 100 | 194 | 122 | 229 | 190.5 | 157 | 110 | 23.9 | 1.6 | 8-Φ19 |
| 125 | 213 | 142 | 254 | 216 | 186 | 135 | 23.9 | 1.6 | 8-Φ22 |
| 150 | 229 | 165 | 279 | 241.3 | 216 | 165 | 25.4 | 1.6 | 8-Φ22 |
| 200 | 243 | 195 | 343 | 298.5 | 270 | 210 | 28.6 | 1.6 | 8-Φ22 |
| 250 | 297 | 237 | 406 | 362 | 324 | 260 | 30.2 | 1.6 | 12-Φ25 |
| 300 | 334 | 281 | 483 | 432 | 381 | 310 | 31.8 | 1.6 | 12-Φ25 |
| 350 | 414 | 338 | 533 | 476 | 413 | 360 | 35 | 1.6 | 12-Φ29 |
| 400 | 490 | 390 | 597 | 539.5 | 470 | 410 | 36.6 | 1.6 | 16-Φ29 |
| 500 | 600 | 510 | 698 | 635 | 584 | 510 | 42.9 | 1.6 | 20-Φ32 |

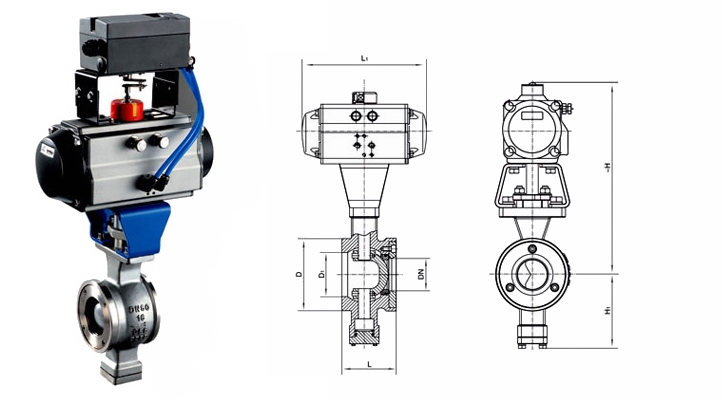

| DN | 外形/連接尺寸 | |||
| L | H1 | D | D1 | |
| 25 | 62 | 87 | 68 | 38 |
| 32 | 62 | 87 | 78 | 42 |
| 40 | 62 | 87 | 85 | 50 |
| 50 | 75 | 97 | 100 | 60 |
| 65 | 90 | 112 | 120 | 75 |
| 80 | 100 | 112 | 130 | 94 |
| 100 | 115 | 122 | 158 | 110 |
| 125 | 129 | 142 | 180 | 135 |
| 150 | 160 | 165 | 216 | 165 |
| 200 | 200 | 195 | 268 | 210 |
| 250 | 240 | 237 | 325 | 260 |
| DN | 外形/連接尺寸 | ||||
| L | H1 | D | D1 | ||
| 25 | 1 | 62 | 87 | 68 | 38 |
| 32 | 1-1/4 | 62 | 87 | 78 | 42 |
| 40 | 1-1/2 | 62 | 87 | 85 | 50 |
| 50 | 2 | 75 | 97 | 100 | 60 |
| 65 | 2-1/2 | 90 | 112 | 120 | 75 |
| 80 | 3 | 100 | 112 | 130 | 94 |
| 100 | 4 | 115 | 122 | 158 | 110 |
| 125 | 5 | 129 | 142 | 180 | 135 |
| 150 | 6 | 160 | 165 | 216 | 165 |
| 200 | 8 | 200 | 195 | 268 | 210 |
| 250 | 10 | 240 | 237 | 325 | 260 |
