手動球閥

Q347F蝸輪固定式球閥

產品簡介

Q347F蝸輪固定式球閥 產品特征1、結構特點：固定球閥球體帶有固定軸的球閥，稱為固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有

產品型號：Q347F
瀏覽次數：
詳細介紹在線留言

  • Q347F蝸輪固定式球閥 產品特征

    1、結構特點：固定球閥球體帶有固定軸的球閥，稱為固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有兩種結構：球體前密封的閥座，球體后密封的閥座
    2、整體結構：具有全通道、緊急密封、防火等特點。
    3、全通徑：閥門流道孔直徑與管和徑內徑一致，更于管線清掃。
    4、阻塞與排泄：閥門處于關閉狀態時，上下游側的閥座使流體阻斷，閥體中腔的積治物可以排泄，排泄裝置如下機能：
    ① 事前可檢查閥座是否泄漏損傷；
    ②減少介質更換對閥門的污染；
    ③ 在工作壓力下，閥門處于全開或全關狀態時，可更換閥桿部填料函。（如圖5所示排泄裝置是排污塞）
    5、自動泄壓
    閥門中腔停滯的介質由于溫度升高，而出現異常升高時，閥座或閥體上安裝的安全閥可以自動泄壓。
    6、防火結構
    采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定。
    7、緊急密封
    閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用。
    8、閥桿加長
    閥桿加長適用于地下安裝及低溫介質用，加長尺寸，根據需要確定。操作方式有手動、氣動、電動、氣液聯動、液動等。


  • Q347F蝸輪固定式球閥 主要性能參數

    試驗壓力（MPa)公稱壓力（MPa)壓力級（Class)
    1.62.54.06.410.016.025.01503004006009001500
    強度試驗2.43.86.09.615.02437.53.17.810.215.323.138.4
    密封試驗1.82.84.47.011.017.627.52.25.67.511.216.828.1
    氣密試驗0.5-0.7
    工作溫度PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
    適用介質C：水、油、氣體、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）


  • Q347F蝸輪固定式球閥 主要零部件材質

    序號零件名稱材質
    GBASTM
    1閥體WCB、A105A182 F316
    2彈簧60Si2Mn316
    3密封圈增強聚四氟乙烯增強聚四氟乙烯
    4墊片柔性石墨+不銹鋼柔性石墨+316
    5排污螺塞25316
    6O型密封圈橡膠橡膠
    7底蓋A105316
    8螺釘35316
    9閥桿2Cr13+鍍鎳磷316
    10滑動軸承不銹鋼+PTFE316+TPFE
    11球體A105+鍍鎳磷A182 F316
    12閥座A105+鍍鎳磷316
    13螺柱35CrMoA316
    14螺母35316
    15壓套A105316
    16填料PTFEPTFE
    17填料壓蓋WCBA216-WCB
    18鍵45316

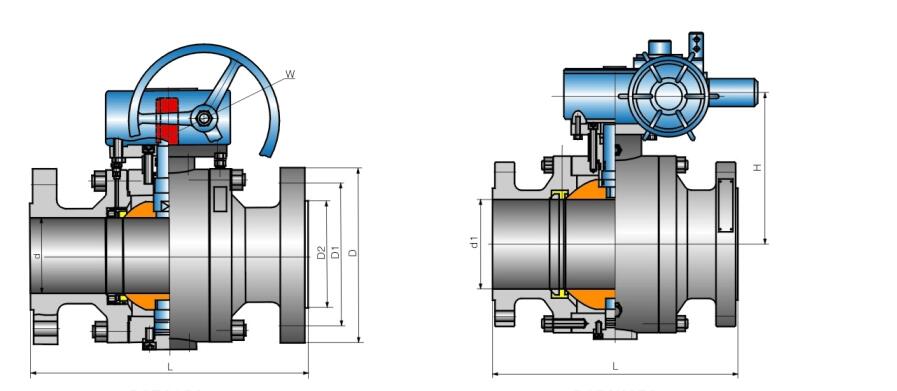

  • Q347F蝸輪固定式球閥 外形結構圖

蝸輪固定式球閥(圖1)

  • Q47、Q347 型ANSI CLASS150LB-1500LB主要尺寸及重量

  1. CLASS 150

    公稱通徑2"21/2"3"4"5"6"8"10"12"14"16"18"20"24"28"32"
    D1516476102127152203254305337387438489591686781
    LRF178191283229356394457533610686762864914106712451372
    BW216241283305381457521559635762838914991114313461542
    H1102114127152184219273360395430470550580700800950
    H2107125152178300330398495580625670698840105011001150
    E





    		1161161711712572572571508383
    F





    		350350420420400400400410650650
    W23040040065010501050600600800800800500800800800800
    W(kg)12162235587420532246057686412801600354045005940

  2. CLASS300

    公稱通徑2"21/2"3"4"5"6"8"10"12"14"16"18"20"24"28"32"
    D1516476102127152203254305337387438489591686781
    LRF216241283305381457521559635762838914991114313461542
    BW216241283305381457521559635762838914991114313461542
    H1102114127152184219273360395430470580580700800950
    H2107125152178300330398495580625670840840105011001150
    E





    		1161161711712572572571508383
    F





    		350350420420400400400410650650
    W23040040065010501050600600800800800800800800800800
    W(kg)1524305587118255370533640103015422100420053007860
