HC44X-16Q橡膠瓣止回閥
產品簡介
HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。橡膠瓣止回閥,采用橡膠包皮旋啟式為閥瓣,在介質的作用下,可在閥體內旋轉，從而打開或關閉閥門,密封性能好,消聲式關閉,不產生水錘.閥體采用全水流通道,流量大,阻力小,水龍頭損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。
HC44X-16Q橡膠瓣止回閥的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
橡膠瓣止回閥具有水頭損失小，不易堆積雜物，維修簡便等特性。
該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。
該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。
橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命長。
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa) | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.1 | 1.76 |
適用溫度℃ | <80 | |
適用介質 | 清水、油品 | |
閥體、閥蓋 | 灰鑄鐵、碳鋼 |
閥瓣 | 橡膠組合件 |
彈簧 | 不銹鋼 |

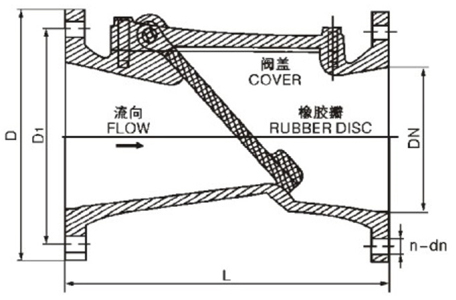

公稱通徑(DN) | L | H |
40 | 165 | 180 |
50 | 200 | 190 |
65 | 215 | 210 |
80 | 240 | 230 |
100 | 290 | 250 |
125 | 330 | 280 |
150 | 355 | 315 |
200 | 500 | 370 |
250 | 620 | 430 |
300 | 700 | 475 |
350 | 785 | 550 |
400 | 915 | 600 |
