止回閥
當前位置： 首頁 > 產品展示 > 止回閥
HH44X/H微阻緩閉式止回閥
產品簡介
產品型號：HH44X/H
公稱壓力：1.0～6.4.MPa
公稱通經：40～800mm
適用介質：水、弱腐蝕性液體
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598

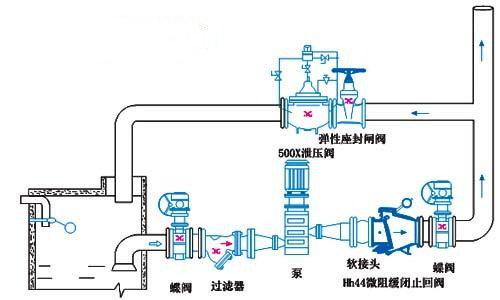

HH44X微阻緩閉止回閥用于給排水管道,安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力,可保障管網安全運行.它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
型號 | 公稱通徑 | 公稱壓力 | 試驗壓力Ps(MPo) | 最高工作壓力 | 工作溫度 | 適用介質 | |
殼體 | 密封 | ||||||
T 16 | 40-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 | 水、弱腐 |
T | 1.6 | 2.4 | 1.76 | 1.6 | |||
HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||
HH44X微阻緩閉止回閥工作原理是靠進水口介質的流速水頭作用，閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉。但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過，這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用?；钊斐鲩L短決定了閥瓣緩閉的開度。緩閉開度大，水錘小，延長關閉時間；反之，開度小，會產生破壞性水錘。

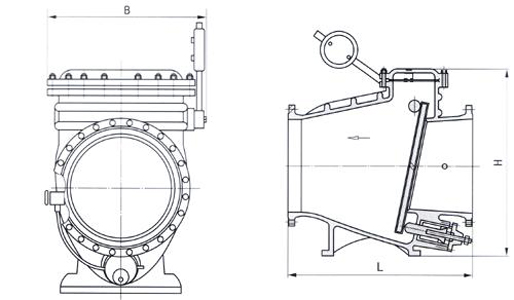

| 公稱壓力 (MPa) | 公稱通徑DN(mm) | 尺寸 | ||
| L | H | B | ||
| 1.0 1.6 2.5 6.4 | 40 | 200 | 300 | 220 |
| 50 | 230 | 300 | 270 | |
| 65 | 290 | 320 | 290 | |
| 80 | 310 | 354 | 300 | |
| 100 | 350 | 350 | 320 | |
| 125 | 400 | 380 | 340 | |
| 150 | 480 | 500 | 410 | |
| 200 | 500 | 580 | 450 | |
| 250 | 600 | 670 | 550 | |
| 300 | 700 | 730 | 580 | |
| 350 | 800 | 820 | 630 | |
| 400 | 900 | 920 | 700 | |
| 450 | 1000 | 950 | 800 | |
| 500 | 1100 | 1100 | 900 | |
| 600 | 1300 | 1200 | 990 | |
| 700 | 1400 | 1550 | 1120 | |
| 800 | 1500 | 1700 | 1300 | |
